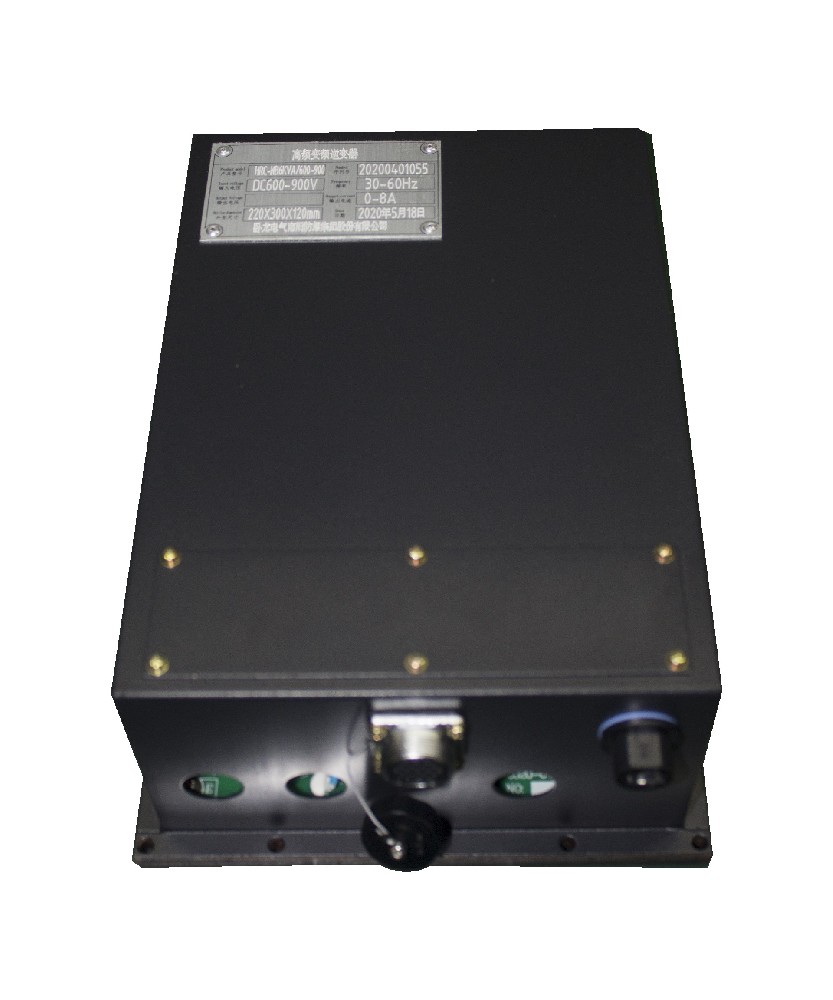

高频变频逆变器系统采用“直-交”两电平拓扑结构，直流电源经过充电回路、滤波以后得到平滑的直流电源，再经过逆变桥逆变出PWM波形三相交流电。
广泛应用于传送、起重、挤压和机床等各种机械设备控制领域，它可以提高工艺水平和产品质量，减少设备的冲击和噪声，延长设备的使用寿命。
系统拓扑结构原理图
系统控制原理框图
环境适应性
| 防护等级 | IP 20 |
| 温度及湿度 | 90 % RH以下（ 无结露），- 10℃～40℃， 高于40度降额使用 |
| 振动 | 20 Hz以下9.8 m/s(1G) 20 Hz以上5.88m/s(0.6G) |
| 使用场合 | 海拔2000m以下，室内（ 无腐蚀性气体、液体） |
| 保存温度 | - 20℃～60℃ |
| 冷却方式 | 水冷 |
主要技术指标
| 主要功能 | ||
| 型号 | HRC-NB6KVA/600-900 | |
| 输入电压 | 600-900VDC | |
| 输出电压 | 0-660V 3PH | |
| 输出电流 | 0-8A | |
| 输出频率 | 0-600Hz | |
| 功率 | 6KVA | |
| 控制方式 | V/F控制、无PG矢量控制（SVC）、 | |
| V/ F控制 | 直线型、多点型、多次幂次方V/F曲线、V/F分离控制 | |
| 运行指令方式 | 面板控制、端子控制、串行通讯 | |
| 频率给定方式 | 数字给定、模拟给定、脉冲频率给定、串行通讯给定、多段速及简易PLC给定、PID给定等。可实现给定的组合和方式切换。 | |
| 过载能力 | 150%额定电流60S；180%额定电流3S | |
| 启动转矩 | 0.5Hz/150%(SVC)，0Hz/180%（FVC） | |
| 调速范围 | 1:100 ( SVC) | |
| 速度控制精度 | ±0.5%（SVC） | |
| 载波频率 | 0.5 k Hz～16.0kHz， 可根据温度和负载特性自动调整 | |
| 频率分辨率 | 数字设定：0.001Hz 模拟设定：最高频率×0.025 % | |
| 转矩提升 | 自动转矩提升；手动转矩提升0.1～30% | |
| 加减速方式 | 直线或S曲线加减速方式， 四种加减速时间， 加减速时间范围0.0～6500.0s | |
| 直流制动 | 起动时直流制动和停机时直流制动 | |
| 寸动运行 | 寸动频率范围：0.0Hz～50.00Hz， 寸动加减速时间0.0～6500.0s | |
| 简易PLC及多 段速运行 | 通过内置PLC或控制端子实现最多16段速运行 | |
| 内置过程PID | 可方便实现过程量（ 如压力、 温度、 流量等） 的闭环控制系统 | |
| 自动电压调整 | 当电网电压变化时， 能自动保持输出电压恒定 | |
| 共直流母线 | 多台变频器共用直流母线， 能量自动均衡 | |
| 摆频控制 | 多种三角波频率控制 | |
| 定长控制 | 给定长度控制 | |
| 定时控制 | 设定时间范围0～6500min | |
| LED显示 | 可显示设定频率、输出频率、输出电压、输出电流等参数 | |
